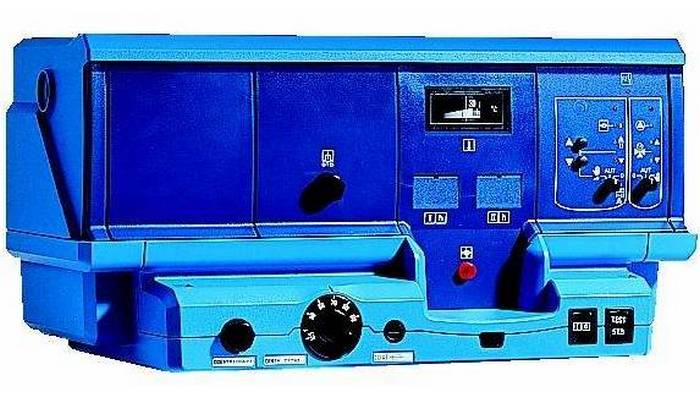

Автоматическая высокотехнологичная модульная система управления котла Logamatic 4212 предназначена для регулирования работы напольных газовых/дизельных котлов Будерус малой/средней мощности. Идеально подходят ко всем отопительным котлам, установленным в коттеджах на одну или несколько семей, а также для жилых сооружений с малой и средней тепловой потребностью.

Описание:

• Модульная традиционная система управления для установки на котле с малой и средней мощностью.
• Традиционная система управления для режима с постоянной температурой котловой воды или в соединении с надсистемой управления (шкаф управления 4411 или автоматика другого производителя).
• С кабелем горелки 2-ой ступени.
• Корпус системы управления Logamatic 4212 выполнен из утилизируемой пластмассы; в базовую комплектацию системы управления входят соединительные клеммы, имеющие цветовую и цифровую кодировку, соответственно аппаратно-программному обеспечению. Другие соединительные клеммы расположены на соответствующем дополнительном модуле в строго определенном порядке.
• Основные функции выполняют 2-х ступенчатый регулятор температуры и регулируемый предохранительный ограничитель температуры.

Базовая комплектация традиционной системы управления Logamatic 4212 для режима с постоянной температурой котловой воды или в соединении с надсистемой управления (шкаф управления 4411 или автоматика другого производителя) включает:

Устройства безопасности, проверены по DIN:

• Регулируемый STB = 120, 110 или 100°C. При температуре котловой воды выше 80°C необходимо устанавливать STB на 110°C или 120°C.
• TR = 90/105°C.
• Выключатель вкл./выкл.
• Контрольная кнопка проверки STB.

Модуль индикации ZM425:

• С термометром котловой воды, с лампочкой неисправности горелки и двумя разъемами для счетчика отработанных часов 1-ой и 2-ой ступеней горелки.
• С кабелем горелки 2-ой ступени.

При расширении комплектации дополнительными модулями область применения может быть оптимально адаптирована к условиям эксплуатации котла.
Комплектация может быть опционально расширена:

• дополнительным модулем ZM426 (дополнительный, регулируемый STB);
• дополнительным модулем ZM427 (котловой модуль для работы низкотемпературоного котла с обеспечением условий в обратной линии и котлов с технологией Ecostream, а также с блокировкой котла, имеющей задержку по времени);
• счетчиком отработанных часов для обеих ступеней горелки;
• дополнительным модулем ZM TAAN 1000.

1. Автоматическое определение и адаптация отопительных кривых.
Определение оптимальной отопительной кривой для экономичного и одновременно комфортного отопления часто требует трудоемких мероприятий по настройке при пуске в эксплуатацию. Система управления Logamatic 4000 автоматически определяет отопительную кривую, исходя из небольшого числа исходных данных и результатов измерений. Данные также можно ввести вручную.
Благодаря функции адаптации и самооптимизации модульная система управления Logamatic 4000 в соединении с дистанционным управлением в контрольном помещении приводит отопительную кривую в соответствие с теплотехнической характеристикой здания.

2. Динамический диапазон переключения.
Динамическое переключение – это новая функция, которая учитывает фактическую нагрузку на отопительную систему. Динамический диапазон учитывает два фактора, которые влияют на включение/выключение горелки.
Во-первых, имеется конкретный задаваемый диапазон для переключений, составляющий для 1-ступенчатой горелки ± 7 K и для 2-ступенчатой/модулированной горелки: для первой ступени ± 7 K, для второй последующие ± 8 K.
Во-вторых, система управления постоянно определяет разницу между заданной и фактической температурой в подающей линии (рассогласование) и выполняет графическое наложение зон (интегральный метод). Если вычисленный результат выходит за пределы заданной границы, то горелка включается или выключается, не достигая границы переключения. Далее горелка включается или выключается, если будет зафиксирован выход за пределы жестко заданной границы.
Благодаря этим двум различным функциям, которые влияют, главным образом, на условия старта горелки, возможна оптимальная адаптация к актуальной потребности в мощности (теплопотребности).

3. Автоматическое переключение режимов лето/зима.
Модульная система управления Logamatic 4000 имеет функцию автоматического переключения летнего режима на зимний и наоборот, в соответствии с имеющимися отопительными контурами, и может быть отдельно сконфигурирована для каждого контура.
Температуру переключения можно выбирать в интервале от 10°C до 30°C.
При необходимости в летний период может работать режим отопления: для этого нужно только нажать кнопку ручной установки дневного режима.
При установке температуры переключения ниже 10 °C котел постоянно работает в зимнем режиме.
При установленной температуре переключения выше 29°C установка переходит на постоянный летний режим работы, это значит, что всегда выключено отопление, т.е. отопление выключено, а температура воды для ГВС поддерживается на заданном уровне.

4. Управление циркуляционным насосом в экономичном режиме.
Управление циркуляционным насосом происходит через собственный временной канал, при этом насос включается несколько раз в час и работает по 3 минуты (возможны варианты). Это происходит только в том случае, если отопительный контур или собственная программа работы по таймеру работает в дневном режиме.
Такой режим экономит энергию, которая бесполезно расходуется при постоянно работающем циркуляционном насосе, при этом поддерживаются комфортные условия.
При таком принципе управления обеспечивается постоянное наличие горячей воды в точках водоразбора.

5. Функция сушки пола с монолитным покрытием.
Учитывая многочисленные и разнообразные требования, предъявляемые к сушке пола с монолитным покрытием, фирмой Будерус разработаны дополнительные возможности по расширению запатентованных функций.
Благодаря этому можно установить практически любой нужный режим:

• Стадию нагрева со ступенчатым повышением температуры в градусах Кельвина X1 в задаваемых интервалах Y1 по дням. Этот ступенчатый режим повышения температуры включается в зависимости от исходной температуры, составляющей минимум 20°C, или от комнатной температуры до достижения заданной максимальной температуры.
• Далее наступает период с постоянной температурой, продолжительность которого Z1 программируется.
• Стадия постепенного охлаждения задается ступенчатым снижением температуры в градусах Кельвина X2 и интервалами по дням Y2, не зависимо от интервалов стадии разогрева. Этот ступенчатый режим продолжается до достижения исходной температуры 20°C.

Такую функцию можно установить и активировать для каждого контура отопления полов.

6. Оптимизация включения и выключения.
Оптимизация включения означает, что к заданному моменту времени уже должна быть достигнута комнатная температура, устанавливаемая для дневного режима.
Модульная система управления рассчитывает время, когда должно включиться отопление, с учетом комнатной и наружной температуры. В результате достигаются комфортные условия и экономичность.
Оптимизация включения с дистанционным управлением в контрольном помещении может быть активирована для всех отопительных контуров по отдельности, включая контур ГВС.
Функция оптимизации выключения (с дистанционным управлением в контрольном помещении) контролирует отключение отопления без ущерба комфорту.

7. Автоматическое распознавание комплектации.
Модульная система управления Logamatic 4000 автоматически распознает, какие модули установлены и настраивается соответственно этой комплектации. Благодаря этому существенному преимуществу при пуске в эксплуатацию на дисплее показываются действительно необходимые для настройки параметры.
