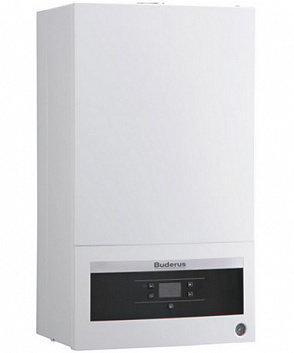

Котел имеет камеру сгорания закрытого типа. Мощность устройства — 24 киловатта. Конструкция Logamax U072-24 представляет собой выверенный баланс между новейшими технологиями, надежностью и дизайном. Оборудование спроектировано с учетом особенностей использования в российских условиях и пригодно для установки как в квартире, так и в частном доме.

Достоинства и особенности котлов:

• Универсальность, сочетающаяся с высоким КПД и доступной стоимостью — все, что необходимо для современного отопительного газового котла с насосом отопительного контура и трехходовым клапаном для бойлера косвенного нагрева.
• Возможность использования для индивидуального теплоснабжения квартир, а также небольших частных домов.
• Наличие гидравлического блока и автоматики.
• Полный комплект встроенного оборудования, включающего расширительный бак, насосный агрегат, защитный клапан, датчик протока, защитную и управляющую электронику.
• Минимальные габариты, позволяющие размещать Logamax U072-24 даже в небольших помещениях.
• Доработанный пользовательский интерфейс и наличие контрастного и хорошо читаемого монохромного ЖК-дисплея.
• Возможность интеграции с термостатом комнатного типа или регулятором OpenTherm.
• Сниженный шумовой фон, не превышающий 38 дБА.
• Применение модулируемого вентилятора, позволившего отказаться от ограничителей тяги.
• Усовершенствованная конструкция гидравлического блока, исключающая ошибки при установке.
• Стабильная работа независимо от колебаний давления воды и газа, а также перепадов напряжения.
• Встроенная защита отопительного контура от замерзания и антиблокировочная система насоса.
• Электронное зажигание и контроль пламени посредством ионизационного электрода.
• Простота установки, минимальные сроки ввода в эксплуатацию и простота техобслуживания.

Безопасность:

• Несколько устройств защиты, включая датчик наличия пламени, предохранительный клапан и система ограничения температуры.
• Управляющий блок, способный генерировать сигнал неисправности, который может быть декодирован для последующей диагностики.

Простота управления:

• Logamax U072-24 снабжен всеми регулировками, необходимыми для эффективной и безопасной работы.
• Улучшенная система управления, поддерживающая протокол OpenTherm и позволяющая создать гибкую конфигурацию системы отопления.

Установка и техобслуживание:

• Котел допускается размещать в непосредственной близости от других поверхностей — минимальный зазор равен 1 сантиметру.
• Все основные компоненты доступны со стороны передней панели.
• Для подводки труб применяются вертикально расположенные соединения, обеспечивающие быстрый и удобный монтаж.

Горелка:

• Горелка работает по принципу предварительного смешивания.
• Для лучшей адаптации к различной мощности котла предусмотрен модулированный режим.
• Допускается работа горелки как на природном, так и на сжиженном газе.

Система автоматического управления:

• Контроль и управление работой электронных узлов Logamax U072-24.
• Управляющая система с выключателем и опцией ручного сброса.
• Предотвращение перегрева воды и контроль максимальной мощности отопления.

Приготовление воды для систем горячего водоснабжения:

• Нагрев воды выполняется во внешнем водонагревателе (бойлере).

Гидравлическая обвязка:

• Минимально допустимая рабочая температура — 40°C.
• Котлы рассчитаны на работу в составе системы отопления закрытого типа с давлением не более 3 бар.

Расширительный бак:

• Мембранный бак емкостью 8 литров встроен непосредственно в котел.
• Перед запуском системы убедитесь, что бак имеет достаточную вместимость для данной системы отопления.

Предохранительный клапан:

В Logamax U072-24 используется встроенный клапан, срабатывающий при превышении давления 3 бар.

Приготовление воды для контура отопления:

• Перед заполнением агрегат необходимо тщательно промыть. Запрещается использовать умягчители на основе катионитов, ингибиторов, антифризов и иных добавок (кроме Antitrogen N).
• Убедитесь, что расчет вместимости расширительного бака верен. При использовании трубопроводов, способных пропускать кислород, предусмотрите в системе разрыв в виде теплообменника. Помните, что использование низкокачественной воды способно привести к шламообразованию и быстрой коррозии с последующим повреждением теплообменника.
• Для того чтобы предотвратить попадание в котел шлама, используйте грязевой фильтр, встроенный в общую обратную линию. На входе в фильтр и на выходе следует установить запорную арматуру. В случае тщательной промывки установки перед вводом в эксплуатацию от использования фильтра можно отказаться.
• Запрещается прямое подключение котла в систему отопления пола.
