артикул: 66549 EA
в наличии

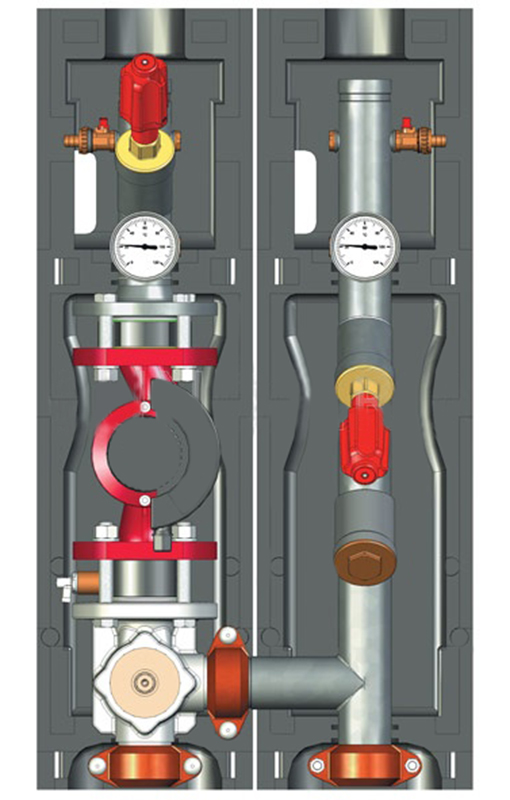

Насосная группа FL-MK, Ду 65 (2 1/2") без насоса, с изоляцией
124 641 руб.
шт.
Основные характеристики
- ПроизводительMeibes (Германия)
- Категория товараНасосные группы
- Диаметр подключения DN, мм65
|
артикул: 66549 EA
в наличии
Насосная группа FL-MK, Ду 65 (2 1/2") без насоса, с изоляцией 124 641 руб.
шт.
Основные характеристики
|
- Краткое описание
- Подробное описание
- Характеристики
- Документация
Насосная группа FL-MK с 3-ходовым смесителем, Ду 65 (2 1/2") без насоса, с изоляцией предназначена для систем большой мощности (до 2800 кВт) и представляет собой готовый комплект арматуры для выполнения функции циркуляции теплоносителя в контуре c возможностью дополнительной регулировки температуры жидкости путем подмеса теплоносителя из обратной линии.
Группа используется в контурах, где предусмотрено дополнительное регулирование температуры подачи, таких как: радиаторное отопление, система теплого пола
Группа используется в контурах, где предусмотрено дополнительное регулирование температуры подачи, таких как: радиаторное отопление, система теплого пола
Насосная группа FL-MK с 3-ходовым смесителем, Ду 65 (2 1/2") без насоса, с изоляцией предназначена для систем большой мощности (до 2800 кВт) и представляет собой готовый комплект арматуры для выполнения функции циркуляции теплоносителя в контуре c возможностью дополнительной регулировки температуры жидкости путем подмеса теплоносителя из обратной линии.
Группа используется в контурах, где предусмотрено дополнительное регулирование температуры подачи, таких как: радиаторное отопление, система теплого пола.
Группа используется в контурах, где предусмотрено дополнительное регулирование температуры подачи, таких как: радиаторное отопление, система теплого пола.
Особенности:
- Подающая линия слева, подача осуществляется c возможностью добавления теплоносителя из обратной линии, тем самым осуществляется управление температурой теплоносителя.
- Подключение к контуру нагревателя (котла) - через обжимную муфту Victaulic (поставляется в комплекте с группой), находится снизу.
- Подключение к контуру потребителя - под обжимную муфту Victaulic, располагается сверху.
- Насосная группа поставляется в собранном виде, опрессованная на заводе, в упаковке, с документацией на русском языке.
- Насосная группа укомплектована контактными индикаторами температуры в подающей и обратной линиях, что позволяет оценить температурный перепад в контуре.
- Обратный клапан вмонтирован в запорный узел обратной линии (на вентиле присутствует маркировка KFR).
- Межосевое расстояние: 250 мм.
Комплектация:
- 3 отсечных крана вентильного типа;
- трехходовой смеситель;
- 3 KFE сливных крана;
- 2 контактных показывающих термометра;
- по 2 заглушки ½ в подающей и обратной линиях для КИП;
- трубные части, соединения Victaulic для подключения к распределительной гребенке;
- блочная теплоизоляция;
- фильтр грубой очистки.
Размещение и монтаж:
- Группа может устанавливаться только в помещениях с положительной температурой.
- Монтаж и пуск в эксплуатацию должен быть осуществлен специализированной фирмой.
- Перед запуском должна проводиться опрессовка – проверить систему на утечки в местах соединений.
- В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%.
- Монтаж может осуществляться на напольных коллекторах больших распределительных систем Meibes до 2.8 мВт при помощи обжимных муфт Victaulic.
- При монтаже насосной группы на распределительный коллектор Meibes обратите внимание, что линия подачи коллектора расположена слева.
- Для дополнительной фиксации группы к задней стенке изоляции необходимо применять ремни.
Внимание: при заказе комплектации насосной группы необходимо заказать межфланцевый удлинитель DN65. Выполнение данной рекомендации необходимо для соблюдения равной высоты подающей и обратной линии.
- Ширина, мм500
- Глубина, мм350
- Высота, мм1000
- Макс.рабочее давление, бар10
- Макс.рабочая температура, С110
- МатериалEPP теплоизоляция / Сталь / Латунь
- Верхнее подключениеVictaulic 76,1 (2 1/2")
- Нижнее подключениеVictaulic 76,1 (2 1/2")
- Qmax, кВтпри ΔT=20°С 457, при ΔT=10°С 228
- Расход теплоносителя, м3 /ч19 при v=1,5 м/с
- Kvs, м3 /ч25
